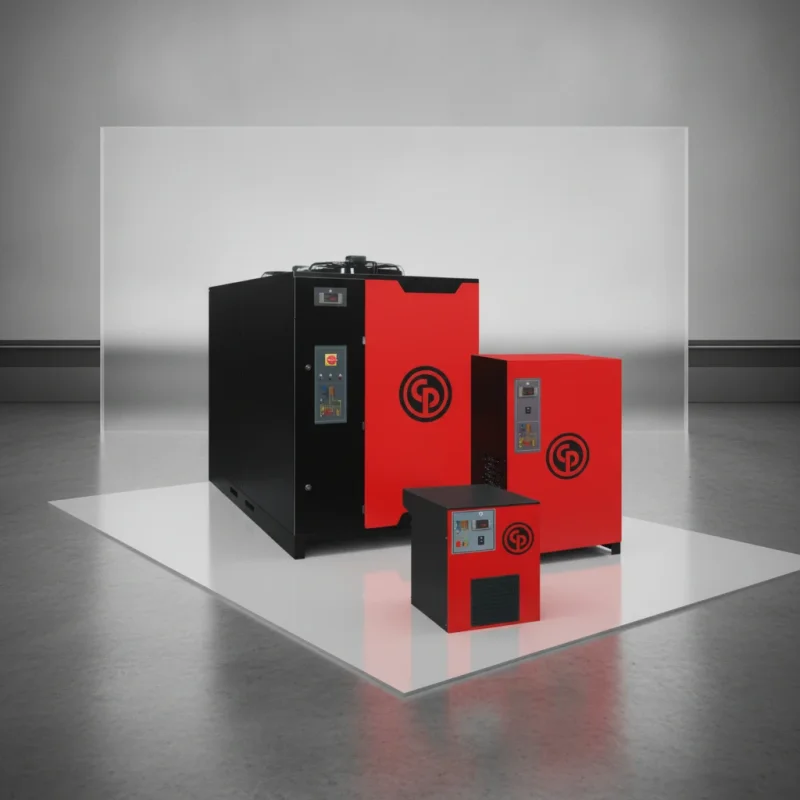

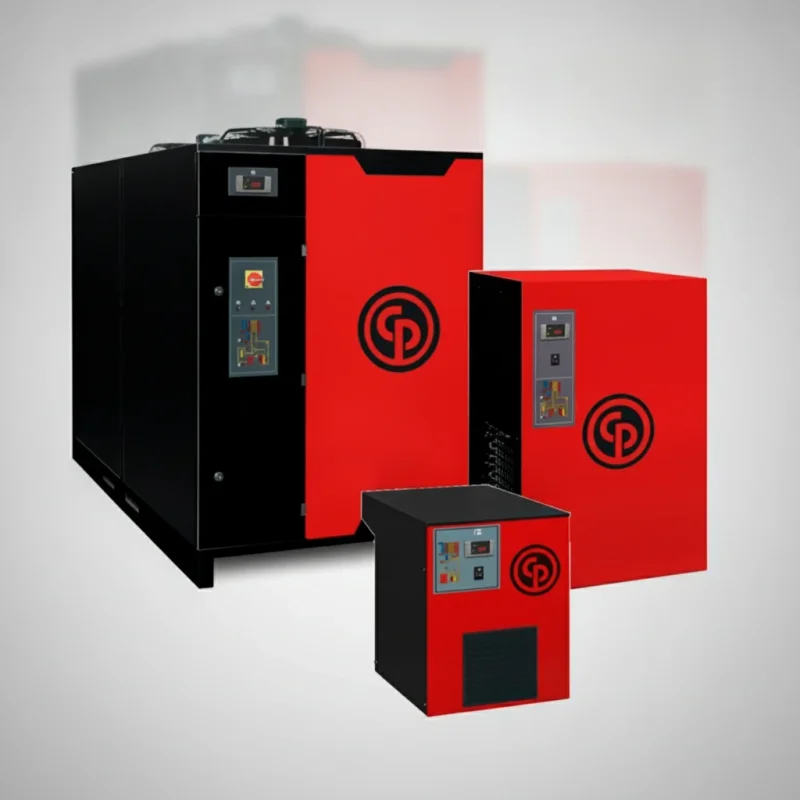

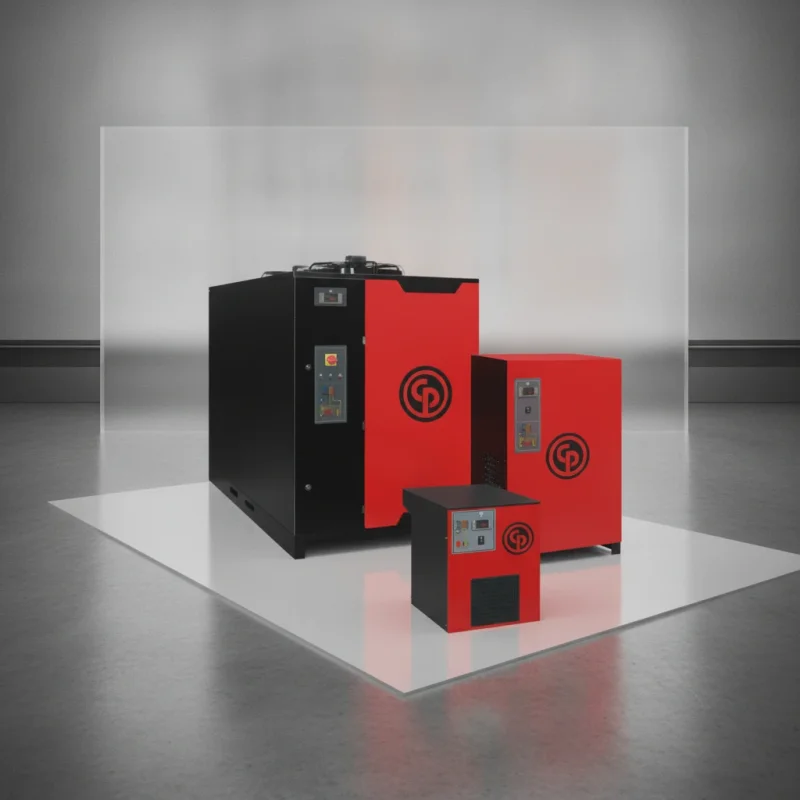

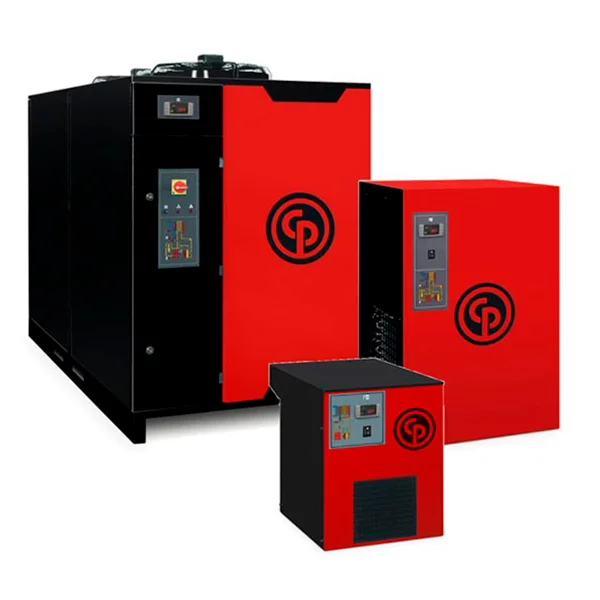

O que é o CPX 530 e quando ele é indicado
O cpx 530 é um secador de ar por refrigeração da linha CPX, projetado para reduzir a umidade em redes industriais de ar comprimido.
Em sistemas que utilizam compressores, a umidade pode se transformar em condensado dentro da rede pneumática, prejudicando equipamentos, ferramentas e processos produtivos.
Definição rápida: o CPX 530 é um secador de ar por refrigeração da linha CPX, associado à Chicago Pneumatic, utilizado para remover umidade do ar comprimido antes que ela avance pela rede pneumática.
Sua aplicação é indicada quando a operação industrial requer ar mais seco, maior previsibilidade operacional e menor risco de condensado.
Na prática, todo sistema de ar comprimido lida com vapor de água.
Quando o ar é comprimido e depois resfriado ao longo da tubulação, parte dessa umidade pode condensar.
Por isso, o secador não deve ser visto apenas como um acessório, mas como um componente de proteção da rede, especialmente em indústrias metalúrgicas, automotivas, alimentícias, químicas e logísticas, onde paradas, contaminações ou falhas pneumáticas podem comprometer a produtividade.
Um exemplo ajuda a dimensionar o problema: um compressor que produz 20 m³/h a 8 bar, operando 8 horas por dia a 75% de capacidade, pode enviar até 80 litros de água para a rede de ar comprimido.
Esse volume evidencia por que a escolha de um secador por refrigeração deve considerar vazão, pressão, regime de operação e características da aplicação, sem prometer eliminação absoluta de riscos sem análise técnica do sistema.
A umidade na rede pneumática pode causar problemas como:
- Corrosão interna em tubulações, conexões, reservatórios e componentes metálicos;
- Formação de condensado em pontos de consumo, prejudicando a estabilidade do ar comprimido;
- Remoção ou degradação da lubrificação que protege ferramentas pneumáticas;
- Aumento de falhas operacionais em válvulas, atuadores e equipamentos sensíveis à água;
- Comprometimento de processos industriais que dependem de ar seco e qualidade controlada;
- Maior demanda de manutenção corretiva, quando a rede não possui tratamento adequado do ar.
A AIR PLUS COMPRESSORES, distribuidora exclusiva Chicago Pneumatic e atuante desde 2007 no mercado de compressores rotativos, oferece suporte técnico para avaliar a aplicação do CPX 530 dentro do sistema de ar comprimido.
Para especificar corretamente o equipamento, o ideal é solicitar um dimensionamento técnico considerando compressor, vazão, pressão, pontos de consumo, ambiente de instalação e nível de umidade aceitável para o processo.
Como o secador por refrigeração da linha CPX funciona
O secador por refrigeração da linha CPX atua removendo a umidade presente no ar comprimido antes que ela avance pela rede pneumática.
Na avaliação de um modelo como o cpx 530, entender esse processo é essencial para verificar se a solução está compatível com a vazão, a pressão, o regime de operação e o nível de qualidade de ar exigido pela aplicação industrial.
Como funciona, passo a passo
-
Entrada do ar comprimido úmido
O ar comprimido gerado pelo compressor chega ao secador ainda carregando vapor de água.Sem tratamento adequado, essa umidade pode condensar dentro da rede, favorecendo corrosão, falhas em componentes pneumáticos e instabilidade em processos produtivos.
-
Resfriamento inicial no trocador de calor
O ar comprimido passa por um trocador de calor, onde ocorre um resfriamento inicial por meio do contato térmico com ar seco e frio.Essa etapa ajuda a preparar o ar para a condensação controlada da umidade.
-
Passagem pelo evaporador
Em seguida, o ar é conduzido ao evaporador, onde atinge um ponto de condensação pré-ajustado.Ao reduzir a temperatura do ar comprimido, o vapor de água perde capacidade de permanecer em estado gasoso e se transforma em condensado.
-
Condensação da umidade
A água presente no ar comprimido se condensa de forma controlada.Esse é o ponto central do funcionamento do secador por refrigeração: transformar a umidade em líquido para que ela possa ser separada e removida antes de seguir pela rede.
-
Separação do condensado
O condensado é direcionado ao separador de condensado, que realiza a remoção da água acumulada.Na linha CPX, esse sistema trabalha em conjunto com sensores de nível, contribuindo para o controle do descarte.
-
Descarte automático da água acumulada
Os sensores de nível permitem o descarte automático da água condensada, reduzindo a necessidade de intervenção manual constante e minimizando ruídos no processo de drenagem, conforme a configuração do equipamento. -
Saída de ar seco com baixa perda de carga
Após o ciclo de refrigeração, condensação e separação, o ar comprimido segue para a rede com menor teor de umidade.A linha CPX foi desenvolvida para oferecer ponto de orvalho estável, baixa perda de carga e refrigeração eficaz, fatores importantes para manter a eficiência do sistema de ar comprimido.
Por que o ponto de orvalho de +3°C é importante?
Na linha CPX, o circuito refrigerante utiliza gases HFCs e atende ao parâmetro de ISO-8573-1 classe 4, associado a um ponto de orvalho de +3°C.
Na prática, isso significa que o sistema trabalha para manter uma condição estável de secagem do ar comprimido dentro desse padrão.
Essa estabilidade é relevante porque a qualidade do ar comprimido deixa de depender apenas de condições momentâneas do compressor ou do ambiente.
Um ponto de orvalho controlado torna o comportamento da rede mais previsível, reduzindo a chance de condensação indesejada em linhas, válvulas, ferramentas pneumáticas e equipamentos sensíveis à umidade.
Para indústrias que operam com processos contínuos ou com alta dependência de ar comprimido, essa previsibilidade ajuda no planejamento da manutenção e na proteção dos ativos pneumáticos.
Principais benefícios técnicos da linha CPX
| Recurso técnico | Como contribui para o sistema de ar comprimido |
|---|---|
| Trocador de calor | Promove o resfriamento inicial do ar comprimido e melhora a eficiência do ciclo de secagem. |
| Evaporador | Conduz o ar ao ponto de condensação necessário para transformar vapor de água em condensado. |
| Ponto de orvalho estável de +3°C | Ajuda a manter um padrão previsível de qualidade do ar comprimido, conforme ISO-8573-1 classe 4. |
| Separador de condensado | Remove a água condensada antes que ela siga para a rede pneumática. |
| Sensores de nível e descarte automático | Favorecem o controle da drenagem da água acumulada e reduzem intervenções manuais frequentes. |
| Baixa perda de carga | Contribui para que o sistema mantenha desempenho adequado sem exigir esforço desnecessário do compressor. |
| Refrigeração eficaz | Mantém o processo de condensação em condição operacional estável para a secagem do ar. |
A AIR PLUS COMPRESSORES atua no fornecimento, instalação, manutenção e dimensionamento eficiente de sistemas de ar comprimido, apoiando indústrias na escolha adequada de secadores por refrigeração da linha CPX conforme a necessidade real da rede.
Esse suporte técnico é especialmente importante porque a seleção do equipamento deve considerar vazão, pressão de trabalho, temperatura ambiente, regime de operação, presença de filtros complementares e características do processo atendido.
Observação técnica: as especificações finais, a indicação do modelo e as condições de aplicação devem ser confirmadas com a AIR PLUS COMPRESSORES de acordo com os dados do sistema de ar comprimido e os requisitos operacionais da indústria.
Como comprar, instalar ou locar com suporte técnico especializado
Para comprar, instalar ou locar um secador de ar por refrigeração da linha CPX, a etapa mais importante é confirmar se o equipamento é compatível com a vazão, a pressão de trabalho e o regime de operação do sistema de ar comprimido.
No caso de modelos como o CPX 530, essa análise deve considerar não apenas o compressor, mas também a rede pneumática, os pontos de consumo, a presença de filtros complementares e as condições do ambiente de instalação.
A AIR PLUS COMPRESSORES atua no fornecimento direto, instalação, manutenção, dimensionamento, entrega e locação de equipamentos de ar comprimido, com cobertura nacional conforme a necessidade do cliente.
Como distribuidora exclusiva da Chicago Pneumatic e empresa com atuação desde 2007 no mercado de compressores rotativos, a AIR PLUS combina atendimento técnico consultivo com equipe especializada e técnicos treinados diretamente nos fabricantes.
A empresa também colabora com marcas de renome como Chicago Pneumatic e Atlas Copco, reforçando sua credibilidade no setor industrial.
Checklist para solicitar orçamento ou avaliação técnica
Antes de definir a compra, instalação ou locação do secador, reúna as principais informações do sistema.
Isso ajuda o corpo técnico a dimensionar a solução com maior precisão e evita especificações incompatíveis com a operação.
- Vazão do compressor: informe a capacidade de geração de ar comprimido, preferencialmente em m³/h, PCM ou outra unidade disponível na placa técnica do equipamento.
- Pressão de trabalho: indique a pressão usual da rede, como 7 bar, 8 bar ou outro valor operacional utilizado pela planta.
- Regime de operação: detalhe se o sistema opera em turno único, múltiplos turnos, uso contínuo ou com variações de demanda ao longo do dia.
- Tipo de compressor instalado: informe se a planta utiliza compressor de parafuso, pistão ou outra configuração.
- Ambiente de instalação: descreva ventilação, temperatura ambiente, espaço disponível, presença de poeira, calor excessivo ou restrições de acesso para manutenção.
- Qualidade de ar requerida: avalie se o processo exige ar mais seco, proteção contra condensado, controle de partículas, óleo ou odores.
- Filtros complementares: verifique a necessidade de filtros coalescentes, filtros de carvão ativado ou outros elementos de tratamento após o compressor e antes dos pontos de consumo.
- Condição da rede de ar comprimido: informe se há histórico de água nas linhas, corrosão, queda de pressão, falhas em ferramentas pneumáticas ou condensado em pontos de uso.
- Plano de manutenção: considere a rotina preventiva necessária para preservar o desempenho do secador, dos filtros, drenos e demais componentes do sistema.
- Modalidade desejada: indique se a necessidade é compra, locação, instalação, manutenção, substituição de equipamento existente ou dimensionamento completo da rede.
Critérios técnicos que devem ser avaliados
A seleção de um secador por refrigeração não deve ser feita apenas pelo nome do modelo.
Em sistemas industriais, a compatibilidade entre vazão, pressão, ponto de orvalho, perda de carga, filtragem e demanda real de consumo influencia diretamente a estabilidade do ar comprimido e a confiabilidade da operação.
Também é recomendável avaliar a rede como um conjunto: compressor, reservatório, secador, filtros, tubulação, drenos, pontos de consumo e rotina de manutenção.
Um secador corretamente dimensionado contribui para reduzir a presença de umidade na linha, mas seu desempenho depende da instalação adequada, da separação eficiente de condensado e da manutenção compatível com a aplicação.
Perguntas frequentes sobre compra, instalação e locação
1.
Como saber se o secador CPX é compatível com meu compressor?
A compatibilidade depende principalmente da vazão do compressor, da pressão de trabalho, do regime de operação e das condições de instalação.
A AIR PLUS pode avaliar essas informações para orientar o dimensionamento adequado dentro da linha CPX.
2.
É necessário usar filtros junto com o secador por refrigeração?
Em muitas aplicações industriais, filtros complementares ajudam a proteger a rede e os pontos de consumo contra partículas, óleo, aerossóis ou odores.
A necessidade de filtros coalescentes ou de carvão ativado deve ser definida conforme a qualidade de ar exigida pelo processo.
3.
A manutenção do secador influencia a qualidade do ar comprimido?
Sim.
A manutenção é importante para preservar a eficiência da refrigeração, o descarte de condensado, a baixa perda de carga e a estabilidade operacional.
A frequência e os procedimentos devem ser avaliados conforme o uso, o ambiente e as recomendações aplicáveis ao equipamento.
4.
Posso locar em vez de comprar o equipamento?
A AIR PLUS disponibiliza fornecimento direto e opções de locação conforme a necessidade do cliente.
Para definir a melhor alternativa, é recomendável consultar a empresa com os dados do sistema, a demanda de operação e o objetivo da aplicação.
Fale com a AIR PLUS para especificar a solução correta
Se a sua indústria precisa comprar, instalar, manter ou locar um secador de ar por refrigeração da linha CPX, consulte a AIR PLUS COMPRESSORES para verificar disponibilidade, dimensionamento, instalação e manutenção.
O atendimento técnico pode orientar a escolha conforme a vazão do compressor, a pressão da rede, o ambiente de instalação, a necessidade de filtragem e o plano de operação do sistema de ar comprimido.
